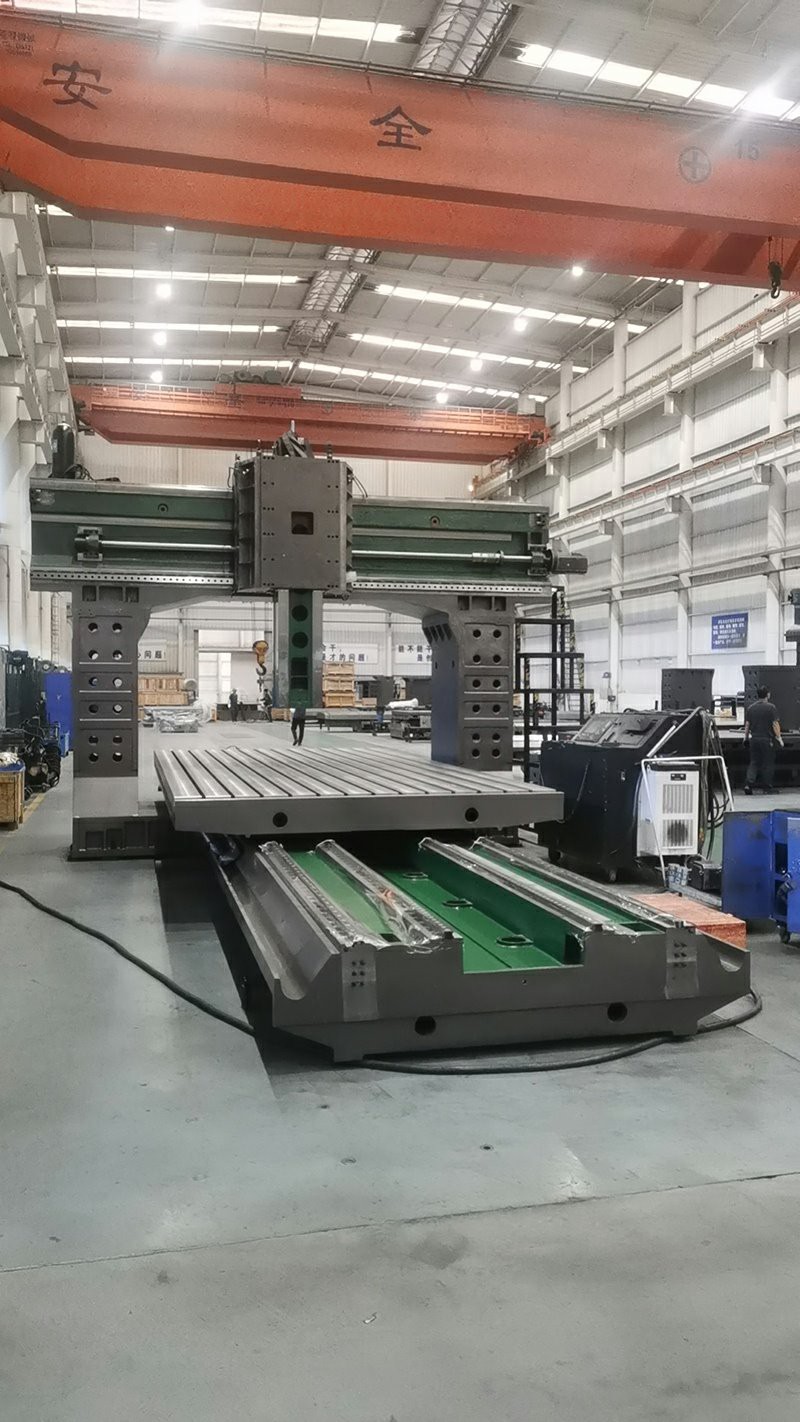

Машинна рама двоколонного мосту

Послати повідомлення
Машинна рама двоколонного мосту
Подробиці
Завдяки фіксованій конструкції порталу (подвійні колони + фіксована поперечна балка) машина забезпечує виняткову геометричну стабільність. Шпиндельна система (осі Y/Z) залишається нерухомою відносно основи, мінімізуючи вібрацію та термічну деформацію під час високо-швидкісного або важкого-різання. Ця конструкція гарантує довгострокову-точність обробки та чудову демпфірувальну здатність для великих важких компонентів.
Класифікація продуктів
Машина мостового обробного центру
Share to
Опис

Основні технічні характеристики (Структура рухомої-таблиці)

Фіксований портал і висока статична жорсткість



Завдяки фіксованій конструкції порталу (подвійні колони + фіксована поперечна балка) машина забезпечує виняткову геометричну стабільність. Шпиндельна система (осі Y/Z) залишається нерухомою відносно основи, мінімізуючи вібрацію та термічну деформацію під час високо-швидкісного або важкого-різання. Ця конструкція гарантує довгострокову-точність обробки та чудову демпфірувальну здатність для великих важких компонентів.

Висока ефективність і знижена інерція



Робочий стіл виконує лінійний рух по осі X-, тоді як шпиндель залишається статичним. Це розділення усуває помилки інерції, спричинені переміщенням масивної конструкції порталу, забезпечуючи безперервне, високо-ефективне видалення матеріалу. Він відмінно підходить як для високошвидкісного-фрезерування алюмінієвих деталей, так і для-чорнової обробки з високим{5}}крутним моментом форм із загартованої сталі.

Ідеально підходить для важкого-різання та п’ятисторонньої-обробки



Оснащена потужними шпинделями та сумісна з різними багато-осьовими головками (наприклад, під прямим-кутом, універсальна), машина ефективно виконує п’ятисторонню-обробку за одну установку. Його фіксована конструкція колони забезпечує оптимальну підтримку для свердління глибоких порожнин і обробки великих-профілів.

Система противаги осі Z-



Вісь Z- верстата обладнано системою противаги, яка може ефективно компенсувати вагу самої осі Z-, а також вагу шпинделя та інструментів.



Параметри налаштування

Серія мостових верстатів із подвійною колоною пропонує наступні параметри налаштування:

Вища колона



Збільшує вертикальний простір для обробки для над-високих заготовок, розширюючи діапазон застосування для високих компонентів.

Розширений рух осі Z-



Хід осі Z-збільшено з 800 мм до 1000 мм

Хід осі Z-збільшено з 1000 мм до 1250 мм

Ці варіанти забезпечують більш глибокі можливості механічної обробки, критично важливі для форм із глибокими порожнинами та високо-профільних деталей.

Оновлення квадратного об'єма



Замінює стандартний баран типу T- на квадратний баран. Це значно підвищує міцність конструкції, підвищує стійкість до вібрації та забезпечує виняткову точність під час важкого різання.

Обладнана головка передач



Включає потужну головку-з приводом. Ця опція забезпечує високий крутний момент і низьку -стабільність швидкості, що робить її ідеальною для свердління глибоких отворів, нарізання різьби та чорнової обробки матеріалів, які важко{3}}-різати, як-от чавун і легована сталь.

Шпинделі з різними швидкостями



Налаштуйте швидкість шпинделя відповідно до конкретних процесів:

Високошвидкісні-шпинделі (12 000–20 000 об/хв) для обробки алюмінію, кольорових- металів і високошвидкісної обробки.

Потужні-шпинделі (3000–6000 об/хв) для високого-крутного моменту, низької-швидкості чорнової обробки та обробки твердих деталей.

Ця гнучкість дозволяє машині плавно перемикатися між високо-ефективною обробкою та важким-різанням



Модель SP1020B SP1060B SP1020B NSP1612B NSP2012B NSP3012B NSP1612B-II NSP2012B-II NSP2512B-II NSP1315B-25 NSP1320B-25 NSP1325B-25 NSP1330B-25 NSP1614B NSP2014B NSP2514B NSP1615B NSP2015B NSP1515B-25 NSP1502B-25 NSP1525B-25 NSP1503B-25 NSP2016B NSP2516B SP2017D SP2517D SP3017D SP4017D SP2019D SP2519D SP3019D SP4019D SP2521B SP3021B SP4021B SP2523B SP3023B SP4023B NSP2203B NSP2204B NSP2205B NSP2206B NSP2208B NSP2403B NSP2404B NSP2405B NSP2406B NSP2408B NSP2503B NSP2504B NSP2505B NSP2506B NSP2508B NSP2603B NSP2604B NSP2605B NSP2606B NSP2608B NSP2703B NSP2704B NSP2705B NSP2706B NSP2708B SP4032B NSP4028B-II NSP5028B-II NSP6028B-II NSP8028B-II NSP2803B NSP2804B NSP2805B NSP2806B NSP2808B NSP2903B NSP2904B NSP2905B NSP2906B NSP2908B NSP3003B NSP3004B NSP3005B NSP3006B NSP3008B NSP3103B NSP3104B NSP3105B NSP3106B NSP3108B SP4038B SP3206C SP3208C SP3210C SP3212C SP3214C NSP3204B NSP3205B NSP3206B NSP3208B NSP4032B-II NSP5032B-II NSP6032B-II NSP8032B-II SP3606C SP3608C SP3610C SP3612C SP3614C SP3806C SP3808C SP3810C SP3812C SP3814C SP4206C SP4208C SP4210C SP4212C SP4214C SP4806C SP4808C SP5306C SP5308C
Розмір столу (мм) 900×1400 900×1800 900×2000 1000×1700 1000×2200 1000×3200 1000×1800 1000×2200 1000×2700 1200×1700 1200×2200 1200×2700 1200×3200 1200×1800 1200×2200 1200×2700 1300×1800 1300×2200 1400×1700 1400×2000 1400×2700 1400×3200 1400×2200 1400×2700 1600×2200 1600×2700 1600×3200 1600×4200 1800×2200 1800×2700 1800×3200 1800×4200 1800×2500 1800×3000 1800×4000 2000×2500 2000×3000 2000×4000 2000×3000 2000×4000 2000×5000 2000×6000 2000×8000 2000×3000 2000×4000 2000×5000 2000×6000 2000×8000 2200×3000 2200×4000 2200×5000 2200×6000 2200×8000 2000×3000 2000×4000 2000×5000 2000×6000 2000×8000 2500×3000 2500×4000 2500×5000 2500×6000 2500×8000 2200×4000 2400×4000 2400×5000 2400×6000 2400×8000 2500×3000 2500×4000 2500×5000 2500×6000 2500×8000 2700×3000 2700×4000 2700×5000 2700×6000 2700×8000 2500×3000 2500×4000 2500×5000 2500×6000 2500×8000 2500×3000 2500×4000 2500×5000 2500×6000 2500×8000 2600×4000 2800×6000 2800×8000 2800×10000 2800×12000 2800×14000 2700×4000 2700×5000 2700×6000 2700×8000 2800×4000 2800×5000 2800×6000 2800×8000 3000×6000 3000×8000 3000×10000 3000×12000 3000×14000 3000×6000 3000×8000 3000×10000 3000×12000 3000×14000 3000×6000 3000×8000 3000×10000 3000×12000 3000×14000 3600×6000 3600×8000 3600×6000 3600×8000
Хід столу X (мм) 1200 1600 2000 1600 2100 3100 1800 2200 2700 1700 2200 2700 3200 1800 2200 2700 1600 2200 1700 2200 2700 3200 2200 2700 2200 2700 3200 4200 2200 2700 3200 4200 2500 3000 4000 2500 3000 4000 3200 4200 5200 6200 8200 3200 4200 5200 6200 8200 3200 4200 5200 6200 8200 3200 4200 5200 6200 8200 3200 4200 5200 6200 8200 4200 4000 5000 6000 6000 3200 4200 5200 6200 8200 3200 4200 5200 6200 8200 3200 4200 5200 6200 8200 3200 4200 5200 6200 8200 4200 6500 8500 10000 12000 14000 4200 5200 6200 8200 4000 5000 6000 8000 6500 8200 10000 12000 14000 6500 8200 10000 12000 14000 6500 8200 10000 12000 14000 6200 8200 6200 8200
Хід сідла Y (мм) 1000 1000 1000 1200 1200 1200 1300 1300 1300 1700 1700 1700 1700 1500 1500 1500 1500 1500 1950 1950 1690 1950 1700 1700 2100 2100 2100 2100 2300 2300 2300 2300 2100 2100 2100 2300 2300 2300 2600 2600 2600 2600 2600 2800 2800 2800 2800 2800 2800 2800 2800 2800 2800 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3200 3400 3400 3400 3400 3200 3200 3200 3200 3200 3300 3300 3300 3300 3300 3400 3400 3400 3400 3400 3600 3600 3600 3600 3600 3280 3800 3800 3800 3800 3800 3300 3300 3300 3300 3800 3800 3800 3800 4200 4200 4200 4200 4200 4200 4200 4200 4200 4200 5200 5200 5200 5200 5200 5100 5100 5650 5650
Хід штока Z (мм) 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 800 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000 1250 1250 1250 1250 1250 1000 1000 1000 1000 1000 1000 1000 1000 1250 1250 1250 1250 1250 1250 1250 1250 1250 1250 1250 1250 1250 1250 1250 1250 1250 1250 1250
Відстань між колонами (мм) 1100 1100 1100 1200 1200 1200 1300 1300 1300 1400 1400 1400 1400 1500 1500 1500 1500 1500 1650 1650 1650 1650 1700 1700 1800 1800 1800 1800 2000 2000 2000 2000 2100 2100 2100 2300 2300 2300 2300 2300 2300 2300 2300 2400 2400 2400 2400 2400 2500 2500 2500 2500 2500 2600 2600 2600 2600 2600 2700 2700 2700 2700 2700 2800 2800 2800 2800 2800 2800 2800 2800 2800 2800 2900 2900 2900 2900 2900 3000 3000 3000 3000 3000 3100 3100 3100 3100 3100 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3200 3600 3600 3600 3600 3600 3900 3900 3900 3900 3900 4200 4200 4200 4200 4200 4800 4800 4800 4800
Х керівництво Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна Роликова лінійна направляюча 4 лінійна напрямна 4 лінійна напрямна 4 лінійна напрямна 4 лінійна напрямна Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 4 лінійна напрямна 4 лінійна напрямна 4 лінійна напрямна 4 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 3 лінійна напрямна 4 лінійна напрямна 4 лінійна напрямна 4 лінійна напрямна 4 лінійна напрямна
Y керівництво Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча Роликова лінійна направляюча
Z керівництво Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Шлях коробки + Лінійний Шлях коробки + Лінійний Шлях коробки + Лінійний Шлях коробки + Лінійний Шлях коробки + Лінійний Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Box way+Linear Box way+Linear Box way+Linear Box way+Linear Box way+Linear Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Шлях коробки + Лінійний Шлях коробки + Лінійний Шлях коробки + Лінійний Шлях коробки + Лінійний Шлях коробки + Лінійний Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Box way+Linear Box way+Linear Box way+Linear Box way+Linear Box way+Linear Box way+Linear Box way+Linear Box way+Linear Box way+Linear Box way+Linear Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб Коробковий спосіб
Ремінний шпиндель БТ50-155-8000 БТ50-155-8000 БТ50-155-8000 БТ50-155-8000 БТ50-155-8000 БТ50-155-8000 БТ50-155-8000 БТ50-155-8000 БТ50-155-8000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-155-8000 БТ50-155-8000 БТ50-155-8000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-190-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000 БТ50-200-6000

Гортайте праворуч, щоб побачити більше моделей
