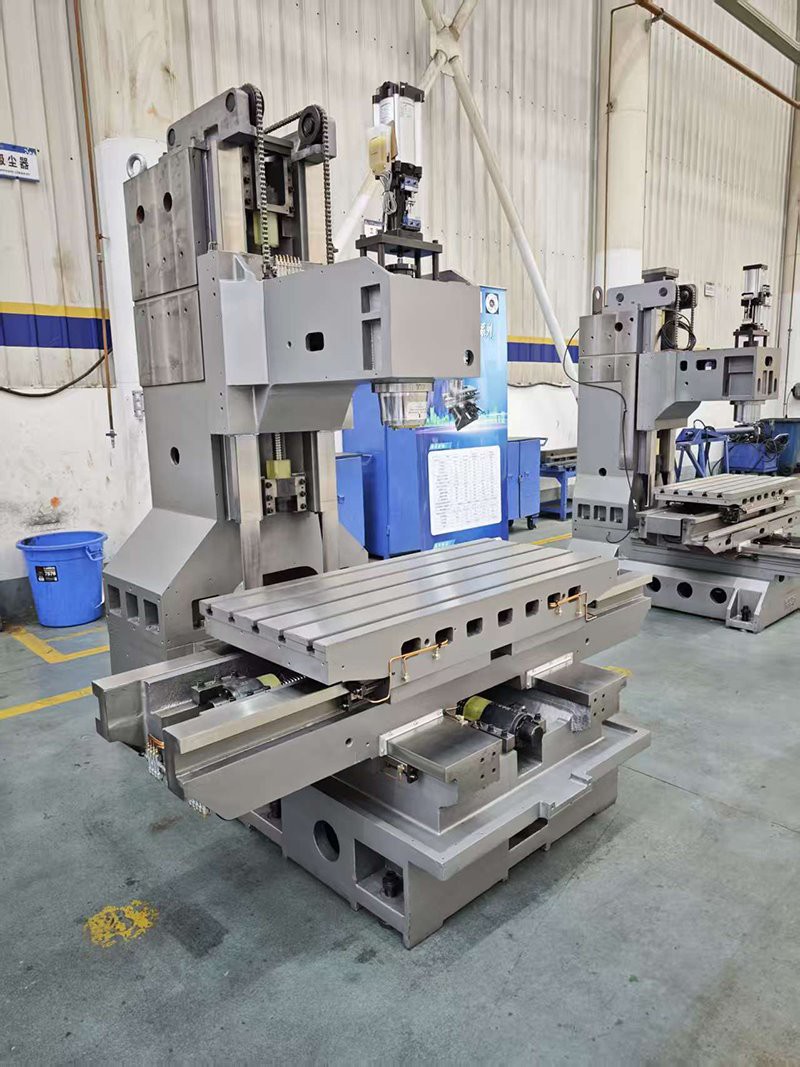

Завдяки чудовій конструкції механічної конструкції та високо-якісній конфігурації компонентів рами Box way VMC пропонують унікальні переваги під час важкого-різання, високо-точної обробки та стабільної роботи.

Рами коробчатого типу VMC із перевіреною традиційною конструкцією, ця машина забезпечує високу точність і стабільну продуктивність для важких-застосувань різання.

Він широко використовується у виробництві форм і обробці деталей.

Він широко використовується у виробництві прес-форм і обробці деталей, де пред'являються суворі вимоги до точності і жорсткості обробки. Переваги механічних частин випливають із ретельного вибору матеріалу та точної механічної обробки кожного основного компонента.

Лиття високої жорсткості

Каркаси виготовлені з литва GG30, ретельно обробленого смоляно-піщаним формуванням і дерев’яним малюнком.

Імпортовані основні частини-верхнього рівня

• Кульково-гвинтові перемикачі: використовуються імпортні кулькові гвинтові гвинти від всесвітньо відомих брендів, таких як PMI і THK.

• Підшипники: використовуються-імпортовані підшипники найкращих брендів, як-от FAG, NSK і NTN.

• Муфти: використовуються імпортні муфти, наприклад R+W.

• Дожимний циліндр

Точна коробчаста напрямна: підвищення точності руху та стійкості до зношування

Направляючі рами по трьох осях X, Y і Z-проходять процес гарту та шліфування, покриваються Turcite-B, а потім піддаються точному шабріванню.

Імпортований високо{0}}точний шпиндель

Запропонуйте вибір шпинделів із різними швидкостями обертання, як-от шпинделі CTS, шпинделі з ремінним -приводом і шпинделі з прямим-приводом, щоб відповідати різним вимогам обробки.

Комплексний захист і змащення

• Телескопічна захисна кришка: всі осі X, Y і Z оснащені телескопічними захисними кришками з нержавіючої сталі від таких брендів, як Keyarrow.

• Центральна автоматична система змащення: машина оснащена центральною автоматичною системою змащення.

Система противаги осі Z-: забезпечує стабільність вертикальної обробки

Вісь Z- верстата обладнано системою противаги, яка може ефективно компенсувати вагу самої осі Z-, а також вагу шпинделя та інструментів.

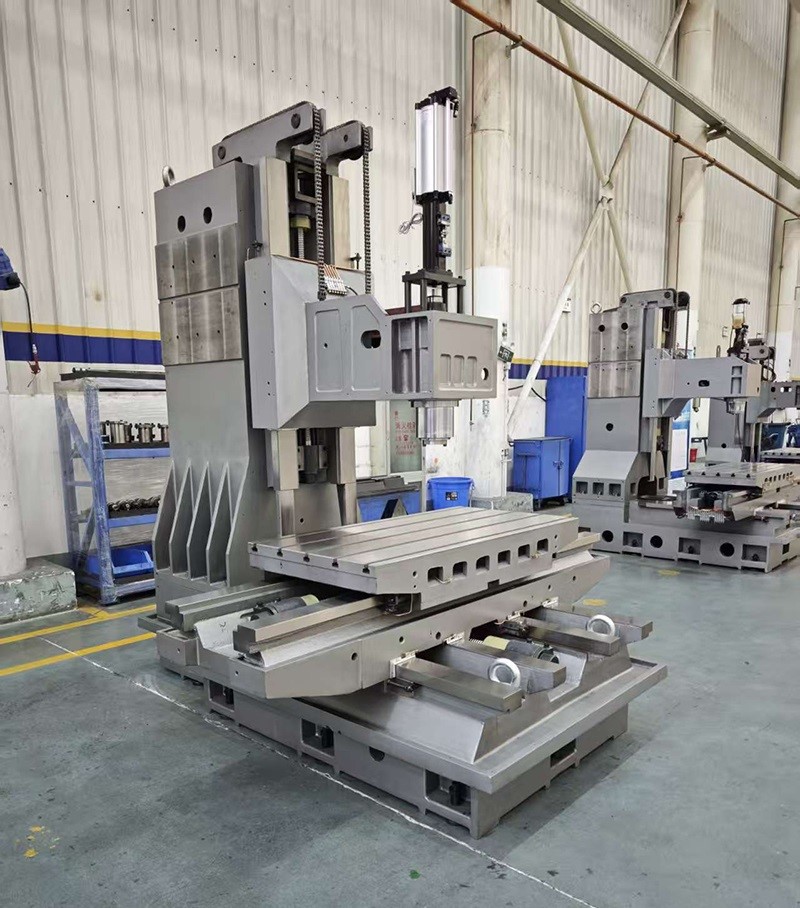

Технічні характеристики	одиниця	1060	1060B	1270	1380	1580	1890B
Ємність
X подорожі	мм	1000	1000	1200	1300	1500	1800
Y подорожі	мм	600	600	700	800	800	900
Z подорожі	мм	600	600	600	700	700	800
Центр шпинделя до напрямної колони	мм	600	655	785	850	810	950
Ніс шпинделя до робочого столу	мм	180-780	180-780	150-750	100-800	170-870	160-960
Робочий стіл
Розмір таблиці	мм	600×1300	600×1300	700x1360	1400X800	1700X800	2000X900
T-слоти (НІ-Розмір × Відстань)	мм	5-18×120	5-18×120	5-18×152.5	5-18×152.5	5-22×135	5-22×165
Макс. навантаження	кг	800	800	1000	1200	1500	1600
Шпиндель
Конус шпинделя / Діам.		BT40/Φ150	BT40/Φ150	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155
Макс. швидкість	об/хв	8000	8000	8000	8000	8000	8000
Рекомендована потужність двигуна шпинделя	кВт	7.5/11	7.5/11	15/18.5	15/18.5	15/18.5	18.5/22
Годування
Х кульковий гвинт	мм/мм	40/10	40/10	50/10	50/10	55/12	55/12
Y кульковий гвинт	мм/мм	40/10	40/10	50/10	50/10	55/12	55/12
Z кульковий гвинт	мм/мм	40/10	40/10	50/12	50/10	50/10	55/12
Х керівництво	/	коробковий шлях	коробковий шлях	коробковий шлях	коробковий шлях	коробковий шлях	коробковий шлях
Y керівництво	/	коробковий шлях	коробковий шлях	коробковий шлях	коробковий шлях	коробковий шлях	коробковий шлях
Z керівництво	/	коробковий шлях	коробковий шлях	коробковий шлях	коробковий шлях	коробковий шлях	коробковий шлях
Швидка швидкість X/Y/Z	м/хв	14/14/16	14/14/16	10/10/12	16/16/14	10/10/12	14/14/14
диск X		прямий	прямий	прямий	прямий	прямий	прямий
Y диск		прямий	прямий	прямий	прямий	прямий	прямий
диск Z		прямий	прямий	прямий	прямий	прямий	прямий
Рекомендований крутний момент двигуна X/Y/Z	NM	14/16/16	14/16/16	16/20/20	24/26/26	24/26/26	26/30/30
інше
Вага машини	кг	5500	5800	7500	7500	10000	11000
