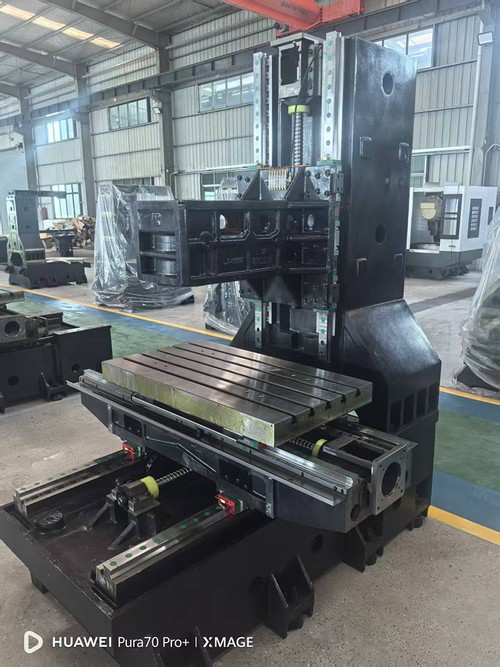

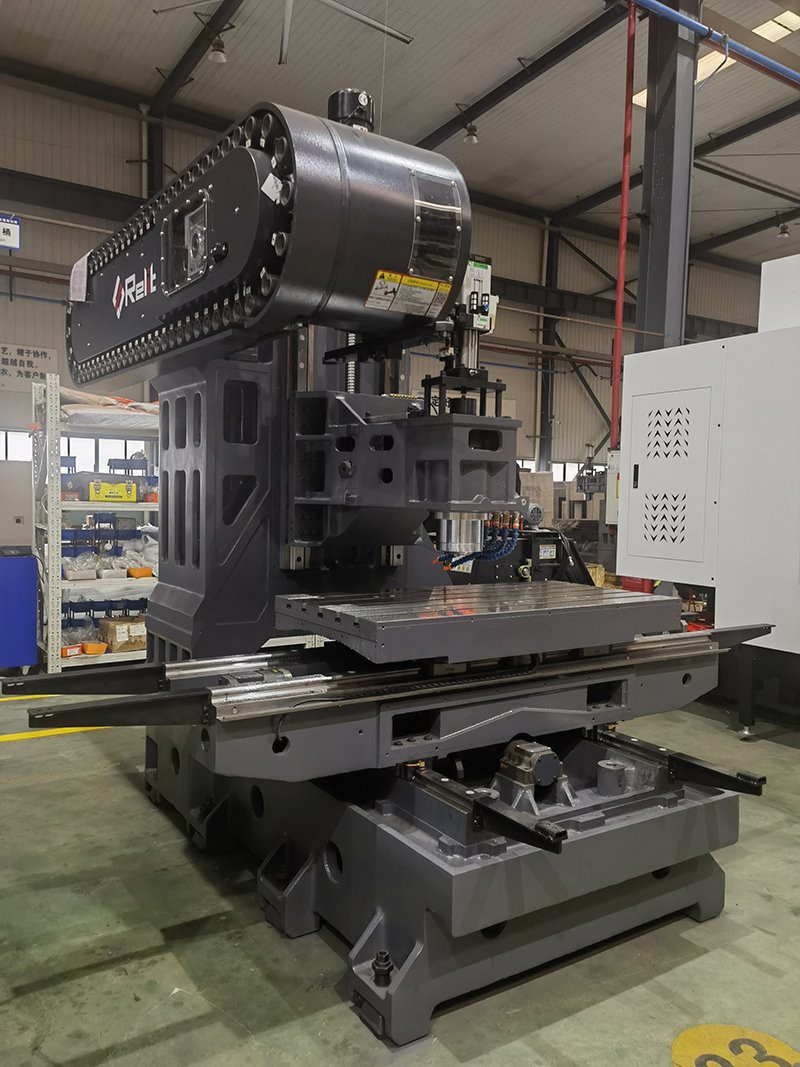

Рама VMC із лінійним напрямком XYZ, що має перевірену традиційну конструкцію, забезпечує високу точність і стабільну продуктивність для важких-застосувань різання.
Він широко використовується у виробництві форм і обробці деталей.
Переваги механічних частин випливають із ретельного вибору матеріалу та точної механічної обробки кожного основного компонента.
Лиття високої жорсткості
Каркаси виготовлені з литва GG30, ретельно обробленого смоляно-піщаним формуванням і дерев’яним малюнком.
Імпортовані основні частини-верхнього рівня
• ШВП: використовуються імпортні кулькові гвинти від всесвітньо відомих брендів, таких як PMI, Hiwin і THK.
• Підшипники: використовуються-імпортовані підшипники найкращих брендів, як-от FAG, NSK і NTN.
• Муфти: використовуються імпортні муфти, наприклад R+W.
• Дожимний циліндр
Імпортований високо{0}}точний шпиндель
Запропонуйте вибір шпинделів із різними швидкостями обертання, як-от шпинделі CTS, шпинделі з ремінним -приводом і шпинделі з прямим-приводом, щоб відповідати різним вимогам обробки.
Точна напрямна
Поверхні кріплення лінійних напрямних ретельно відшліфовано за допомогою імпортованих високоточних шліфувальних верстатів.
Лінійні напрямні як роликового-типу, так і-кулькового{1}}типу доступні для вибору відповідно до фактичних вимог клієнта.
Комплексний захист і змащення
• Телескопічна захисна кришка: всі осі X, Y і Z оснащені телескопічними захисними кришками з нержавіючої сталі від таких брендів, як Keyarrow.
• Центральна автоматична система змащення: машина оснащена центральною автоматичною системою змащення.
Система противаги осі Z-
У стандартній конфігурації немає лічильника, його можна додати, якщо цього вимагає додаток.
| Технічні характеристики | одиниця | LV855-II | TZ855B | L966B | L1160B | V1165-II |
| Ємність | ||||||
| X подорожі | мм | 800 | 800 | 900 | 1100 | 1100 |
| Y подорожі | мм | 500 | 550 | 600 | 600 | 650 |
| Z подорожі | мм | 600 | 550 | 600 | 600 | 650 |
| Центр шпинделя до напрямної колони | мм | 585 | 590 | 657 | 664 | 670 |
| Ніс шпинделя до робочого столу | мм | 110-710 | 120-670 | 70-670 | 130-730 | 150-800 |
| Робочий стіл | ||||||
| Розмір таблиці | мм | 500×1000 | 550x1000 | 550x1000 | 1300X600 | 1200X600 |
| T-слоти (НІ-Розмір × Відстань) | мм | 5-18×90 | 5-18×90 | 5-18×105 | 5-18×90 | 5-18×100 |
| Макс. навантаження | кг | 450 | 500 | 600 | 800 | 800 |
| Шпиндель | ||||||
| Конус шпинделя / Діам. | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | |
| Макс. швидкість | об/хв | 8000 | 8000 | 8000 | 8000 | 8000 |
| Рекомендована потужність двигуна шпинделя | кВт | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 |
| Годування | ||||||
| Х кульковий гвинт | мм/мм | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| Y кульковий гвинт | мм/мм | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| Z кульковий гвинт | мм/мм | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| Х лінійна напрямна | мм | 35 | 35 | 35 | 45 | 45 |
| Y лінійна напрямна | мм | 45 | 45 | 45 | 45 | 45 |
| Z керівництво | мм | 45 | 45 | 45 | 45 | 45 |
| Швидка швидкість X/Y/Z | м/хв | 24/24/24 | 36/36/36 | 30/30/30 | 24/24/24 | 36/36/36 |
| диск X | прямий | прямий | прямий | прямий | прямий | |
| Y диск | прямий | прямий | прямий | прямий | прямий | |
| диск Z | прямий | прямий | прямий | прямий | прямий | |
| Рекомендований крутний момент двигуна X/Y/Z | NM | 10/12/12 | 12/12/30 | 10/12/12 | 20/20/27 | 12/16/22 |
| інше | ||||||
| Вага машини | кг | 3500 | 3400 | 5200 | 5200 | 4600 |
| Z баланс | так | немає | немає | немає | немає | |
