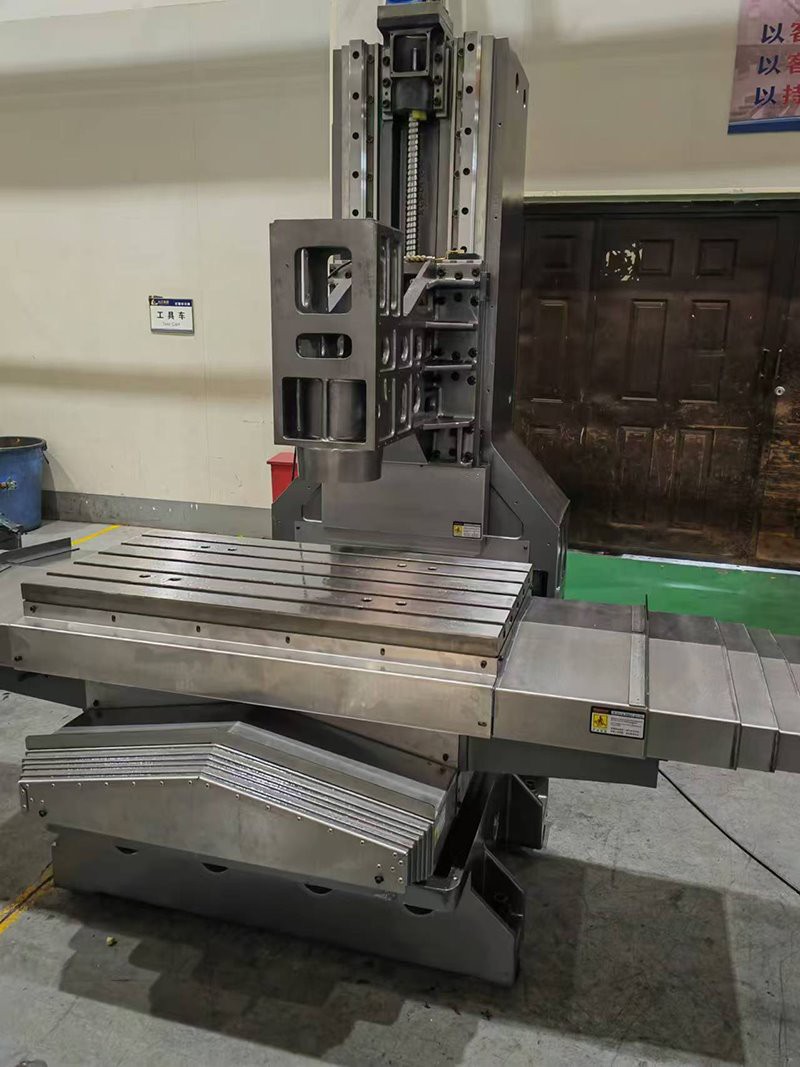

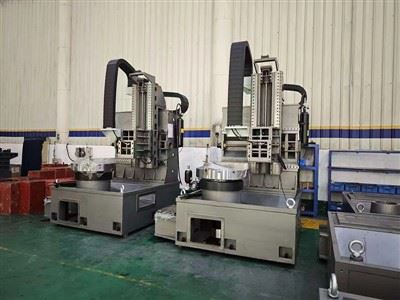

Рама вертикального обробного центру XYZ з лінійним напрямком, яка має оптимізовану структуру лінійних напрямних XYZ, оптимізовану для FEM, забезпечує високу точність і постійну довгострокову-продуктивність для масового виробництва деталей із більш-економічною ціною, ніж звичайні верстати.
Переваги механічних частин випливають із ретельного вибору матеріалу та точної механічної обробки кожного основного компонента.
Лиття високої жорсткості
Каркаси виготовлені з литва GG30, ретельно обробленого смоляно-піщаним формуванням і дерев’яним малюнком.
Імпортовані основні частини-верхнього рівня
• ШВП: використовуються імпортні кулькові гвинти від всесвітньо відомих брендів, таких як PMI, Hiwin і THK.
• Підшипники: використовуються-імпортовані підшипники найкращих брендів, як-от FAG, NSK і NTN.
• Муфти: використовуються імпортні муфти, наприклад R+W.
• Дожимний циліндр
Імпортований високо{0}}точний шпиндель
Запропонуйте вибір шпинделів із різними швидкостями обертання, як-от шпинделі CTS, шпинделі з ремінним -приводом і шпинделі з прямим-приводом, щоб відповідати різним вимогам обробки.
Точна напрямна
Поверхні кріплення лінійних напрямних ретельно відшліфовано за допомогою імпортованих високоточних шліфувальних верстатів.
Лінійні напрямні як роликового-типу, так і-кулькового{1}}типу доступні для вибору відповідно до фактичних вимог клієнта.
Комплексний захист і змащення
• Телескопічна захисна кришка: всі осі X, Y і Z оснащені телескопічними захисними кришками з нержавіючої сталі від таких брендів, як Keyarrow.
• Центральна автоматична система змащення: машина оснащена центральною автоматичною системою змащення.
Система противаги осі Z-
У стандартній конфігурації немає лічильника, його можна додати, якщо цього вимагає додаток.

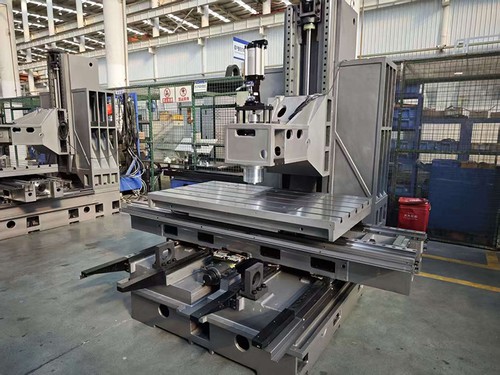

| Технічні характеристики | одиниця | V6 | L850A | L970A-II | L970A-P | L970A-G | TZLB11 | TZLB12 | TZLB13 | TZLB15 | TZLB18 | TZLB20 |
| Ємність | ||||||||||||
| X подорожі | мм | 600 | 800 | 1100 | 1200 | 1100 | 1200 | 1200 | 1300 | 1600 | 1800 | 2000 |
| Y подорожі | мм | 400 | 550 | 650 | 700 | 650 | 700 | 700 | 800 | 800 | 900 | 900 |
| Z подорожі | мм | 420 | 550 | 750 | 680 | 680 | 700 | 700 | 800 | 800 | 1000 | 1000 |
| Центр шпинделя до напрямної колони | мм | 456 | 575 | 722 | 772 | 722 | 750 | 785 | 875 | 875 | 950 | 950 |
| Ніс шпинделя до робочого столу | мм | 170-590 | 120-670 | 95-845 | 120-800 | 120-800 | 110-810 | 75-775 | 85-885 | 85-885 | 200-1200 | 200-1200 |
| Робочий стіл | ||||||||||||
| Розмір таблиці | мм | 420x700 | 500x1000 | 650x1200 | 700x1300 | 650x1300 | 1300X700 | 1360X710 | 1500X810 | 1700X810 | 2000X900 | 2200X900 |
| T-слоти (НІ-Розмір × Відстань) | мм | 3-18×125 | 5-18x90 | 5-18x90 | 5-18x120 | 5-18x120 | 5-18×120 | 5-18×152.5 | 5-18×147.5 | 5-18×147.5 | 5-18×147.5 | 5-18×147.5 |
| Макс. навантаження | кг | 300 | 500 | 500 | 1000 | 1200 | 1200 | 1000 | 1200 | 1500 | 2000 | 2000 |
| Шпиндель | ||||||||||||
| Конус шпинделя / Діам. | BT40/Φ120 | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BBT40/Φ160 | BT40/Φ150 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | |
| Макс. швидкість | об/хв | 12000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| Рекомендована потужність двигуна шпинделя | кВт | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| Годування | ||||||||||||
| Х кульковий гвинт | мм/мм | 32/16 | 40/16 | 40/12 | 40/12 | 40/12 | 40/12 | 40/12 | 50/10 | 55/12 | 50/10 | 50/10 |
| Y кульковий гвинт | мм/мм | 32/16 | 40/16 | 40/12 | 40/12 | 40/12 | 40/12 | 40/12 | 50/10 | 50/10 | 50/10 | 50/10 |
| Z кульковий гвинт | мм/мм | 32/16 | 40/16 | 40/12 | 40/12 | 40/12 | 40/12 | 40/12 | 50/10 | 50/10 | 50/10 | 50/10 |
| Х керівництво | мм | 30 | 35 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Y керівництво | мм | 30 | 45 | 45 | 45 | 45 | 35 | 45 | 45 | 45 | 45 | 45 |
| Z керівництво | мм | 35 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Швидка швидкість X/Y/Z | м/хв | 48/48/48 | 48/48/48 | 24/24/24 | 24/24/24 | 20/20/20 | 24/24/16 | 24/24/16 | 24/24/16 | 24/24/16 | 20/20/16 | 20/20/16 |
| диск X | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | |
| Y диск | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | |
| диск Z | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | |
| Рекомендований крутний момент двигуна X/Y/Z | NM | 12/12/22 | 16/16/22 | 20/20/20 | 20/20/20 | 20/20/20 | 22/22/22 | 24/26/30 | 28/32/36 | 28/32/36 | 28/32/36 | 28/32/36 |
| інше | ||||||||||||
| Вага машини | кг | 2500 | 3500 | 4200 | 4500 | 5200 | 6300 | 5200 | 6400 | 6600 | 8000 | 8200 |
| Z cpunter баланс | немає | немає | немає | немає | немає | немає | немає | немає | немає | так | так | |
