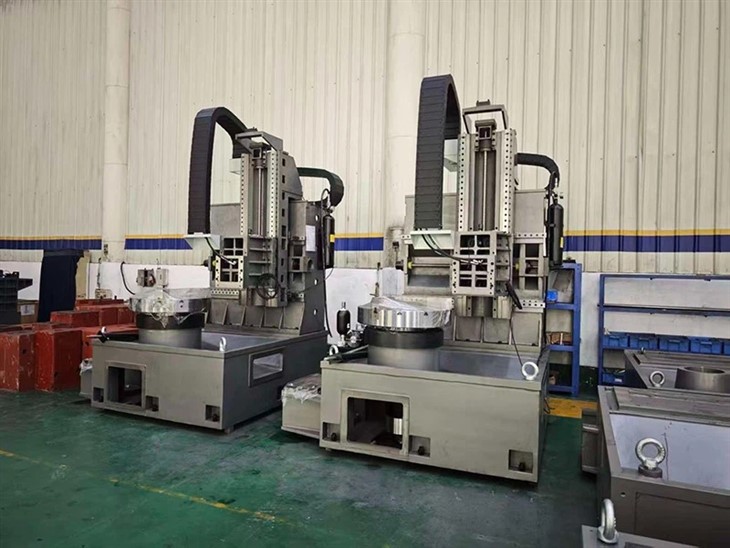

Відливки-високої жорсткості
У всій серії використовуються піщані виливки зі смоли GG30 високого-класу, які піддаються відпалу та вібраційному старінню, щоб ефективно усунути внутрішню напругу та забезпечити довгострокову-стабільність розмірів і точність.
Машина має високу жорсткість конструкції
Забезпечення стабільного важкого-різання та тривалого-збереження точності, ідеально підходить як для чорнової, так і для точної обробки.
Комерційні запчастини найкращих брендів
Імпортні кулькові гвинти в поєднанні з-конструкцією попереднього натягу для усунення теплового подовження;
Імпортовані лінійні напрямні;
Імпортні прецизійні підшипники класу P4;
застосування
Моделі доступні для розміщення заготовок різного розміру та ваги, охоплюючи широкий діапазон виробничих вимог.
Він особливо добре-підходить для обробки деталей типу дисків-і валів-, включаючи автомобільні втулки, клапани, втулки, фланці, шківи та інші типові промислові компоненти, з високою ефективністю та якістю.
| МОДЕЛЬ | LC60-II | LC80-II | LC120-II |
| Ємність | |||
| Макс. Діаметр гойдалок | Φ750 мм | Φ1000 мм | Φ1300 мм |
| Максимальний діаметр повороту | Φ600 мм | Φ900 мм | Φ1200 мм |
| Макс. навантаження на стіл | 800 кг | 1500 кг | 1500 кг |
| Переміщення Z вгору/вниз | 750 мм | 900 мм | 900 мм |
| Хід руху (вліво/вправо) | 500 мм | 850 мм | 850 мм |
| Центр револьверної головки до центру шпинделя | 160-660 мм | -40-810 мм | 110-960 мм |
| Кришка від центру шпинделя до осі Z | 385 мм | 582 мм | 680 мм |
| Затрамбуйте дно до носа веретена | 284-1034 мм | 270-1170 мм | 415-1315 мм |
| Годування | |||
| Х лінійна напрямна | Ролик 45 (3 лінійних, 6 кареток) | Ролик 45 (3 лінійних, 6 кареток) | Ролик 45 (3 лінійних, 6 кареток) |
| Z лінійна напрямна | 45 роликів (2 лінійних, 6 кареток) | 45 роликів (2 лінійних, 6 кареток) | 45 роликів (2 лінійних, 6 кареток) |
| Кульковий гвинт X/Z | 4012 | 4012 | 4012 |
| Швидка подача | 24 м/хв | 24 м/хв | 24 м/хв |
| Рекомендований двигун X/Z | Більше або дорівнює 20/20 з гальмом NM | Більше або дорівнює 24/24 морським милям з гальмом | Більше або дорівнює 24/24 морським милям з гальмом |
| Шпиндель | |||
| Тип шпиндельного носа | A2-8 | A2-15 | A2-15 |
| Швидкість шпинделя | 2000 об / хв | 950 об/хв | 950 об/хв |
| Діаметр отвору шпинделя | Φ86 мм | Φ60 мм | Φ60 мм |
| Конусність отвору шпинделя | MT#2 | 1:20 | 1:20 |
| Коефіцієнт обертання шпинделя | 1:2 | приблизно 1:2 | приблизно 1:2 |
| Рекомендований двигун шпинделя | 18,5~22 кВт | 22~30 кВт | 22~30 кВт |
| Турель | |||
| Специфікація вежі | БМТ65-12 | БМТ65-12 | БМТ65-12 |
| Діаметр бурового інструменту | Φ50 мм | Φ50 мм | Φ50 мм |
| Токарний інструмент Розд | 32x32 | 32x32 | 32x32 |
| інші | |||
| Маса нетто машини | 4.5t | 5.5t | 6.5t |
| Примітка | Система балансу азоту | Система балансу азоту | Система балансу азоту |
