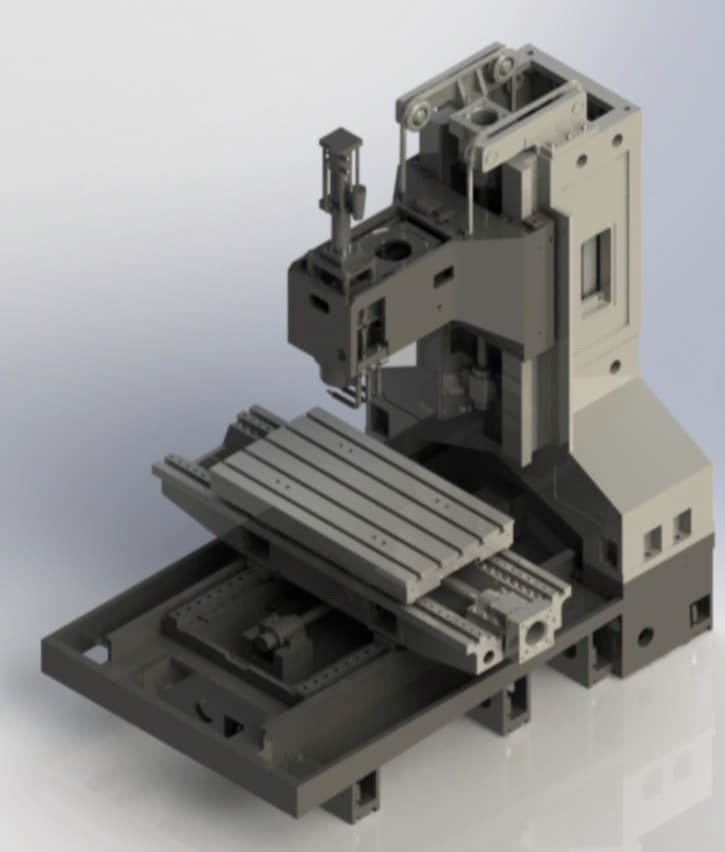

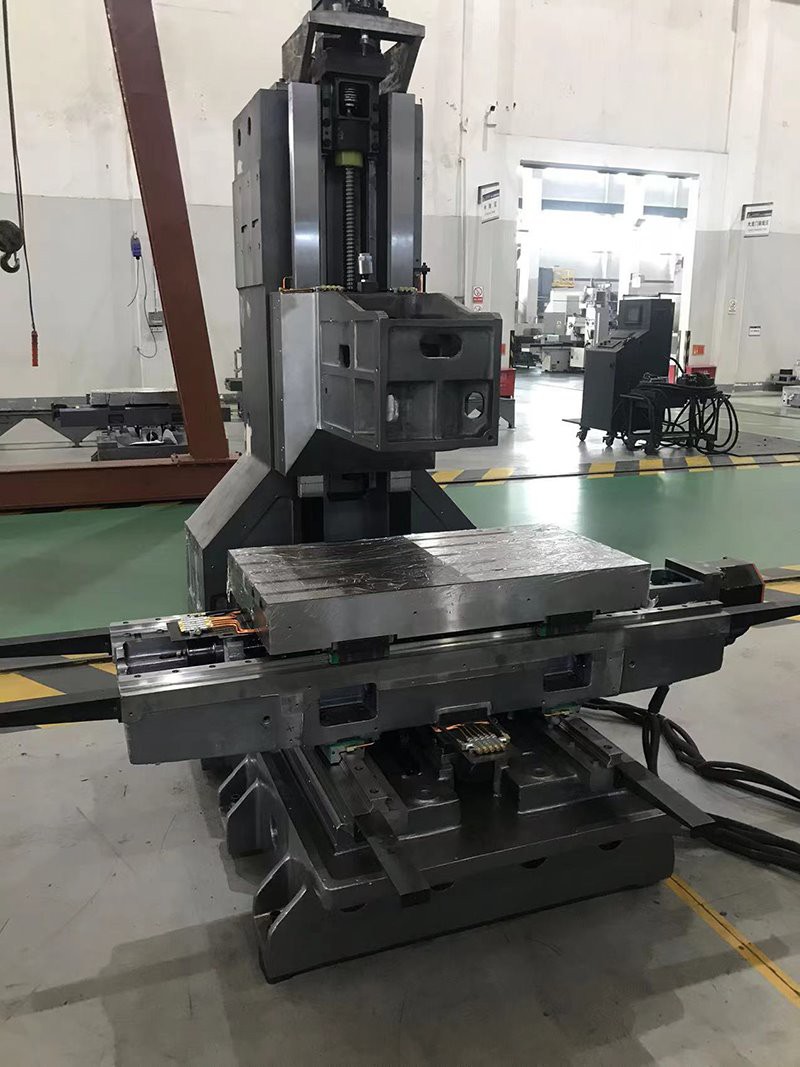

Завдяки чудовій конструкції механічної конструкції та високо-якісній конфігурації компонентів рами Box way VMC пропонують унікальні переваги під час важкого-різання, високо-точної обробки та стабільної роботи.
Рами коробчатого типу VMC із перевіреною традиційною конструкцією, ця машина забезпечує високу точність і стабільну продуктивність для важких-застосувань різання.
Він широко використовується у виробництві форм і обробці деталей.
Він широко використовується у виробництві прес-форм і обробці деталей, де пред'являються суворі вимоги до точності і жорсткості обробки. Переваги механічних частин випливають із ретельного вибору матеріалу та точної механічної обробки кожного основного компонента.
Лиття високої жорсткості
Каркаси виготовлені з литва GG30, ретельно обробленого смоляно-піщаним формуванням і дерев’яним малюнком.
Імпортовані основні частини-верхнього рівня
• Кульково-гвинтові перемикачі: використовуються імпортні кулькові гвинтові гвинти від всесвітньо відомих брендів, таких як PMI і THK.
• Підшипники: використовуються-імпортовані підшипники найкращих брендів, як-от FAG, NSK і NTN.
• Муфти: використовуються імпортні муфти, наприклад R+W.
• Дожимний циліндр
Точна коробчаста напрямна: підвищення точності руху та стійкості до зношування
Направляючі рами по трьох осях X, Y і Z-проходять процес гарту та шліфування, покриваються Turcite-B, а потім піддаються точному шабріванню.
Імпортований високо{0}}точний шпиндель
Запропонуйте вибір шпинделів із різними швидкостями обертання, як-от шпинделі CTS, шпинделі з ремінним -приводом і шпинделі з прямим-приводом, щоб відповідати різним вимогам обробки.
Комплексний захист і змащення
• Телескопічна захисна кришка: всі осі X, Y і Z оснащені телескопічними захисними кришками з нержавіючої сталі від таких брендів, як Keyarrow.
• Центральна автоматична система змащення: машина оснащена центральною автоматичною системою змащення.
Система противаги осі Z-: забезпечує стабільність вертикальної обробки
Вісь Z- верстата обладнано системою противаги, яка може ефективно компенсувати вагу самої осі Z-, а також вагу шпинделя та інструментів.
| Технічні характеристики | одиниця | 1060 | 1060B | 1270 | 1380 | 1580 | 1890B |
| Ємність | |||||||
| X подорожі | мм | 1000 | 1000 | 1200 | 1300 | 1500 | 1800 |
| Y подорожі | мм | 600 | 600 | 700 | 800 | 800 | 900 |
| Z подорожі | мм | 600 | 600 | 600 | 700 | 700 | 800 |
| Центр шпинделя до напрямної колони | мм | 600 | 655 | 785 | 850 | 810 | 950 |
| Ніс шпинделя до робочого столу | мм | 180-780 | 180-780 | 150-750 | 100-800 | 170-870 | 160-960 |
| Робочий стіл | |||||||
| Розмір таблиці | мм | 600×1300 | 600×1300 | 700x1360 | 1400X800 | 1700X800 | 2000X900 |
| T-слоти (НІ-Розмір × Відстань) | мм | 5-18×120 | 5-18×120 | 5-18×152.5 | 5-18×152.5 | 5-22×135 | 5-22×165 |
| Макс. навантаження | кг | 800 | 800 | 1000 | 1200 | 1500 | 1600 |
| Шпиндель | |||||||
| Конус шпинделя / Діам. | BT40/Φ150 | BT40/Φ150 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | |
| Макс. швидкість | об/хв | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| Рекомендована потужність двигуна шпинделя | кВт | 7.5/11 | 7.5/11 | 15/18.5 | 15/18.5 | 15/18.5 | 18.5/22 |
| Годування | |||||||
| Х кульковий гвинт | мм/мм | 40/10 | 40/10 | 50/10 | 50/10 | 55/12 | 55/12 |
| Y кульковий гвинт | мм/мм | 40/10 | 40/10 | 50/10 | 50/10 | 55/12 | 55/12 |
| Z кульковий гвинт | мм/мм | 40/10 | 40/10 | 50/12 | 50/10 | 50/10 | 55/12 |
| Х керівництво | / | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях |
| Y керівництво | / | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях |
| Z керівництво | / | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях |
| Швидка швидкість X/Y/Z | м/хв | 14/14/16 | 14/14/16 | 10/10/12 | 16/16/14 | 10/10/12 | 14/14/14 |
| диск X | прямий | прямий | прямий | прямий | прямий | прямий | |
| Y диск | прямий | прямий | прямий | прямий | прямий | прямий | |
| диск Z | прямий | прямий | прямий | прямий | прямий | прямий | |
| Рекомендований крутний момент двигуна X/Y/Z | NM | 14/16/16 | 14/16/16 | 16/20/20 | 24/26/26 | 24/26/26 | 26/30/30 |
| інше | |||||||
| Вага машини | кг | 5500 | 5800 | 7500 | 7500 | 10000 | 11000 |
