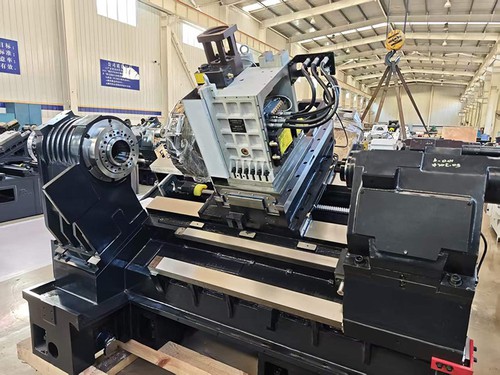

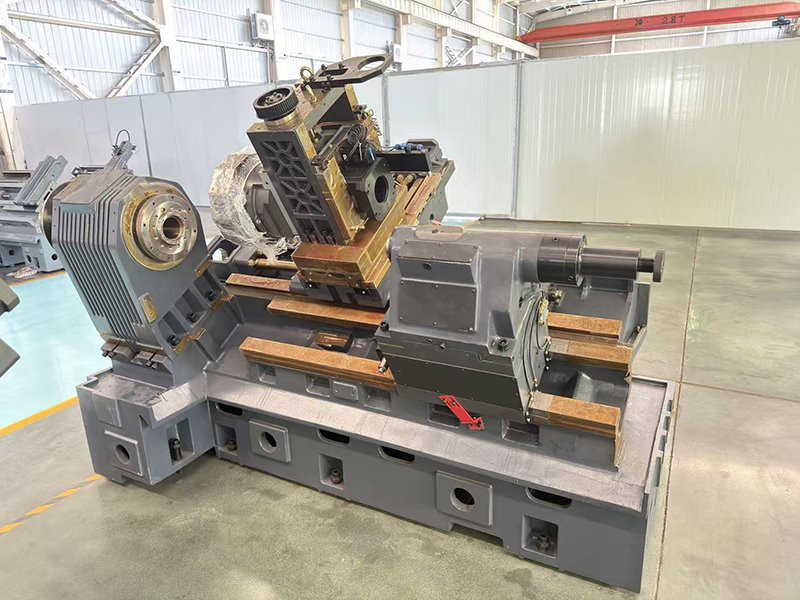

Токарний верстат BOX має високу оцінку в точному токарному та фрезерному обробленні за його чудову-несучу здатність, стабільну роботу та гнучку конфігурацію.
Механічні переваги
Високо{0}}якісні кастинги
Ліжко та ключові деталі конструкції виготовлені з високоякісного-HT300, який виготовляється за допомогою процесу лиття з піску. Цей прогресивний процес лиття ефективно покращує щільність і однорідність структури чавуну, підвищує загальну жорсткість і вібраційні характеристики верстата.
Дизайн похилого ліжка
Токарний верстат використовує наукову конструкцію похилого ліжка, зазвичай нахиленого під кутом 30 градусів. Конструкція похилої станини забезпечує кращу ергономіку, полегшуючи доступ операторів до роботи та інструментів, підвищуючи ефективність обробки; що ще важливіше, конструкція похилого ліжка може краще розподіляти навантаження на BOX-шлях, додатково використовуючи свої переваги при обробці важких-навантажень.
Дизайн BOX Way
Шлях BOX має більшу площу контакту між поверхнями напрямних, більшу-несучу здатність і ударостійкість, і може ефективно поглинати вібрацію, що виникає під час важкого різання, забезпечуючи стабільність верстата під час-навантаження, високо-швидкісного різання.
Висока-швидкісна швидка подача
Осі X і Z токарного верстата розроблено з-високою швидкістю переміщення, і швидка швидкість може досягати 14 м/хв. Що відрізняє його від токарних верстатів з лінійними рейками, так це те, що спосіб BOX може підтримувати чудову стабільність і точність позиціонування навіть на швидкісному-швидкісному ході.
Чудова зносостійкість і -тривала стабільність
BOX way використовує процес точного шліфування та загартування з високою твердістю та гладкістю поверхні та оснащений професійною системою змащення для забезпечення рівномірного змащування поверхні напрямної, ефективно зменшуючи тертя та знос.
Гнучкі механічні конфігурації
Гнучка конфігурація вежі
Токарний верстат оснащений гнучкою системою револьверної головки, яку можна налаштувати відповідно до різних потреб обробки. Додаткові конфігурації включають турель із сервоприводом, силову турель і силову турель із осьом Y-.
Додаткова задня бабка сервоприводу
Токарний верстат може бути обладнаний двома типами сервоприводів задньої бабки для задоволення різних потреб у підтримці заготовки: кульково-гвинтовим сервоприводом задньої бабки та сервоприводом задньої бабки Z-. Повністю програмованою задньою бабкою сервоприводу можна керувати програмою обробки деталей
Конфігурація подвійного шпинделя
Конструкція подвійного шпинделя дозволяє верстату завершити обробку обох кінців заготовки одним затисканням, уникаючи повторних помилок затискання, що значно підвищує ефективність обробки та точність обробки.
Листовий метал і кришки напрямних
Токарний верстат може бути оснащений листовим металом і кришками напрямних осі XZ-.
Необов'язкове налаштування шляху керівництва
Стандартний шлях BOX можна замінити на лінійний напрямний ролик відповідно до фактичних потреб обробки
| Серія RH-45H | ||||||
| Модель | RH-45H-1500 | RH-45H-2000 | RH-45H-3000 | RH-45H-4000 | RH-45H-5000 | RH-45H-6000 |
| Ємність | ||||||
| Макс. Діаметр гойдалок | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм |
| Макс. Діам повороту | Φ1100 мм | Φ1100 мм | Φ1100 мм | Φ1100 мм | Φ1100 мм | Φ1100 мм |
| Максимальний діаметр повороту над вежею | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм |
| Максимальна довжина повороту | 1600 мм | 2100 мм | 3100 мм | 4100 мм | 5100 мм | 6100 мм |
| Шпиндель | ||||||
| Тип шпинделя | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 |
| Необов'язковий Чак | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) |
| Рекомендовано двигун шпинделя | 37 кВт | 37 кВт | 37 кВт | 37 кВт | 37 кВт | 37 кВт |
| Вихідний крутний момент (дві швидкості) | 1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
| Передаточне число шківа | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
| Макс. швидкість шпинделя (дві швидкості) | 300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
| Діаметр отвору шпинделя | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм |
| Макс. Ємність бару | Φ205 мм | Φ205 мм | Φ205 мм | Φ205 мм | Φ205 мм | Φ205 мм |
| Годування | ||||||
| Кульковий гвинт X/Z | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 |
| Направляючий шлях X/Z | Box way/Коробковий шлях | Box way/Коробковий шлях | Box way/Коробковий шлях | Box way/Коробковий шлях | Box way/Коробковий шлях | Box way/Коробковий шлях |
| X Подорож | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм |
| Z Подорож | 1900 мм | 2400 мм | 3400 мм | 4400 мм | 5400 мм | 6400 мм |
| Рекомендований крутний момент двигуна осей X/Z | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм |
| Швидка швидкість осей X/Z | 12/12 м/хв | 12/12 м/хв | 12/12 м/хв | 12/12 м/хв | 12/12 м/хв | 12/12 м/хв |
| Тип приводу X/Z | Прямий-привід | Прямий-привід | Прямий-привід | Прямий-привід | Прямий-привід | Прямий-привід |
| Турель | ||||||
| Тип вежі | 12-інструмент (200-12Т-430) | 12-інструмент (200-12Т-430) | 12-інструмент (200-12Т-430) | 12-інструмент (200-12Т-430) | 12-інструмент (200-12Т-430) | 12-інструмент (335-12Т-430) |
| спец. живого молінгового інструменту | / | / | / | / | / | / |
| Швидкість живого молінгового інструменту | / | / | / | / | / | / |
| Центральна висота тримача інструменту | 100 мм | 100 мм | 100 мм | 100 мм | 100 мм | 100 мм |
| Рекомендована висота центру вежі | / | / | / | / | / | / |
| Потужність фрезерного інструменту Live | / | / | / | / | / | / |
| спец. живого молінгового інструменту | / | / | / | / | / | / |
| Діаметр тримача бурового інструменту | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм |
| Секція токарного інструментотримача | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм |
| Задня бабка | ||||||
| Лінійний тип напрямної | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях |
| Макс. Хід задньої бабки | 1700 мм | 2200 мм | 3200 мм | 4200 мм | 5200 мм | 6200 мм |
| Діаметр пінолі | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм |
| Розмах пером | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм |
| Конус пінолі задньої бабки | MT 6# | MT 6# | MT 6# | MT 6# | MT 6# | MT 6# |
| інші | ||||||
| Вага рами машини | 20000 кг | 22000кг | 24000кг | 28000кг | 32000кг | 36000кг |
| Серія RH-45HM | ||||||
| Модель | RH-45HM-1500 | RH-45HM-2000 | RH-45HM-3000 | RH-45HM-4000 | RH-45HM-5000 | RH-45HM-6000 |
| Ємність | ||||||
| Макс. Діаметр гойдалок | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм |
| Макс. Діам повороту | Φ930 мм | Φ930 мм | Φ930 мм | Φ930 мм | Φ930 мм | Φ930 мм |
| Максимальний діаметр повороту над вежею | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм |
| Максимальна довжина повороту | 1600 мм | 2100 мм | 3100 мм | 4100 мм | 5100 мм | 6100 мм |
| Шпиндель | ||||||
| Тип шпинделя | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 |
| Необов'язковий Чак | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) |
| Рекомендовано двигун шпинделя | 37 кВт | 37 кВт | 37 кВт | 37 кВт | 37 кВт | 37 кВт |
| Вихідний крутний момент (дві швидкості) | 1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
| Передаточне число шківа | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
| Макс. швидкість шпинделя (дві швидкості) | 300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
| Діаметр отвору шпинделя | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм |
| Макс. Ємність бару | Φ205 мм | Φ205 мм | Φ205 мм | Φ205 мм | Φ205 мм | Φ205 мм |
| Годування | ||||||
| Кульковий гвинт X/Z | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 |
| Направляючий шлях X/Z | Box way/Коробковий шлях | Box way/Коробковий шлях | Box way/Коробковий шлях | Box way/Коробковий шлях | Box way/Коробковий шлях | Box way/Коробковий шлях |
| X Подорож | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм |
| Z Подорож | 1900 мм | 2400 мм | 3400 мм | 4400 мм | 5400 мм | 6400 мм |
| Рекомендований крутний момент двигуна осей X/Z | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм | 35/48 Нм |
| Швидка швидкість осей X/Z | 12/12 м/хв | 12/12 м/хв | 12/12 м/хв | 12/12 м/хв | 12/12 м/хв | 12/12 м/хв |
| Тип приводу X/Z | Прямий-привід | Прямий-привід | Прямий-привід | Прямий-привід | Прямий-привід | Прямий-привід |
| Турель | ||||||
| Тип вежі | 12-інструмент (BMT75) | 12-інструмент (BMT75) | 12-інструмент (BMT75) | 12-інструмент (BMT75) | 12-інструмент (BMT75) | 12-інструмент (BMT75) |
| Рекомендована висота центру вежі | 150 мм/ | 150 мм/ | 150 мм/ | 150 мм/ | 150 мм/ | 150 мм/ |
| Центральна висота тримача інструменту | 100 мм | 100 мм | 100 мм | 100 мм | 100 мм | 100 мм |
| спец. живого молінгового інструменту | BMT75 | BMT75 | BMT75 | BMT75 | BMT75 | BMT75 |
| Швидкість живого молінгового інструменту | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) |
| Рекомендована потужність фрезерного інструменту Live | 5,5/7,5 кВт | 5,5/7,5 кВт | 5,5/7,5 кВт | 5,5/7,5 кВт | 5,5/7,5 кВт | 5,5/7,5 кВт |
| спец. живого молінгового інструменту | ER32 | ER32 | ER32 | ER32 | ER32 | ER32 |
| Діаметр тримача бурового інструменту | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм |
| Секція токарного інструментотримача | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм |
| Задня бабка | ||||||
| Лінійний тип напрямної | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях |
| Макс. Хід задньої бабки | 1700 мм | 2200 мм | 3200 мм | 4200 мм | 5200 мм | 6200 мм |
| Діаметр пінолі | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм |
| Розмах пером | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм |
| Конус пінолі задньої бабки | MT 6# | MT 6# | MT 6# | MT 6# | MT 6# | MT 6# |
| інші | ||||||
| Вага рами машини | 20000 кг | 22000кг | 24000кг | 28000кг | 32000кг | 36000kg |
| Серія RH-45MY | ||||||
| Модель | RH-45MY-1500 | RH-45MY-2000 | RH-45MY-3000 | RH-45MY-4000 | RH-45MY-5000 | RH-45MY-6000 |
| Ємність | ||||||
| Макс. Діаметр гойдалок | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм | Φ1400 мм |
| Макс. Діам повороту | Φ990 мм | Φ990 мм | Φ990 мм | Φ990 мм | Φ990 мм | Φ990 мм |
| Максимальний діаметр повороту над вежею | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм | Φ780 мм |
| Максимальна довжина повороту | 1600 мм | 2100 мм | 3100 мм | 4100 мм | 5100 мм | 6100 мм |
| Шпиндель | ||||||
| Тип шпинделя | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 |
| Необов'язковий Чак | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) | 24" (Φ610 мм) |
| Рекомендовано двигун шпинделя | 37 кВт | 37 кВт | 37 кВт | 37 кВт | 37 кВт | 37 кВт |
| Вихідний крутний момент (дві швидкості) | 1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
1540 Нм (передавальне число 1:5) / 3210 Нм (передавальне число 1:10,4) |
| Передаточне число шківа | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
| Макс. швидкість шпинделя (дві швидкості) | 300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
300 об/хв (коефіцієнт редукції 1:5) / 144 об/хв (коефіцієнт редукції 1:10,4) |
| Діаметр отвору шпинделя | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм | Φ220 мм |
| Макс. Ємність бару | Φ205 мм | Φ205 мм | Φ205 мм | Φ205 мм | Φ205 мм | Φ205 мм |
| Годування | ||||||
| Кульковий гвинт X/Z | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 |
| Направляючий шлях X/Z | Box way / Box way / Лінійна напрямна | Box way / Box way / Лінійна напрямна | Box way / Box way / Лінійна напрямна | Box way / Box way / Лінійна напрямна | Box way / Box way / Лінійна напрямна | Box way / Box way / Лінійна напрямна |
| X Подорож | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм | 560 мм |
| Z Подорож | 1900 мм | 2400 мм | 3400 мм | 4400 мм | 5400 мм | 6400 мм |
| Y Подорож | 250 (±125) мм | 250 (±125) мм | 250 (±125) мм | 250 (±125) мм | 250 (±125) мм | 250 (±125) мм |
| Рекомендований крутний момент двигуна осей X/Z/Y | 35/48/11 Нм | 35/48/11 Нм | 35/48/11 Нм | 35/48/11 Нм | 35/48/11 Нм | 35/48/11 Нм |
| Швидка швидкість осей X/Z/Y | 12/12/12 м/хв | 12/12/12 м/хв | 12/12/12 м/хв | 12/12/12 м/хв | 12/12/12 м/хв | 12/12/12 м/хв |
| Тип приводу X/Z | Прямий-привід | Прямий-привід | Прямий-привід | Прямий-привід | Прямий-привід | Прямий-привід |
| Турель | ||||||
| Тип вежі | 12-інструмент (BMT75) | 12-інструмент (BMT75) | 12-інструмент (BMT75) | 12-інструмент (BMT75) | 12-інструмент (BMT75) | 12-інструмент (BMT75) |
| Рекомендована висота центру вежі | 335 мм | 335 мм | 335 мм | 335 мм | 335 мм | 335 мм |
| Центральна висота тримача інструменту | 100 мм | 100 мм | 100 мм | 100 мм | 100 мм | 100 мм |
| спец. живого молінгового інструменту | BMT75 | BMT75 | BMT75 | BMT75 | BMT75 | BMT75 |
| Швидкість живого молінгового інструменту | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) | 6000 об/хв (0 градусів)/ 4000 об/хв (90 градусів) |
| Рекомендована потужність фрезерного інструменту Live | 5,5/7,5 кВт | 5,5/7,5 кВт | 5,5/7,5 кВт | 5,5/7,5 кВт | 5,5/7,5 кВт | 5,5 кВт |
| спец. живого молінгового інструменту | ER32 | ER32 | ER32 | ER32 | ER32 | ER32 |
| Діаметр тримача бурового інструменту | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм | 40 мм |
| Секція токарного інструментотримача | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм | 32*32 мм |
| Задня бабка | ||||||
| Лінійний тип напрямної | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях |
| Макс. Хід задньої бабки | 1700 мм | 2200 мм | 3200 мм | 4200 мм | 5200 мм | 6200 мм |
| Діаметр пінолі | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм | Φ180 мм |
| Розмах пером | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм | 150 мм |
| Конус пінолі задньої бабки | MT 6# | MT 6# | MT 6# | MT 6# | MT 6# | MT 6# |
| інші | ||||||
| Вага рами машини | 20000 кг | 22000кг | 24000кг | 28000кг | 32000кг | 36000кг |
