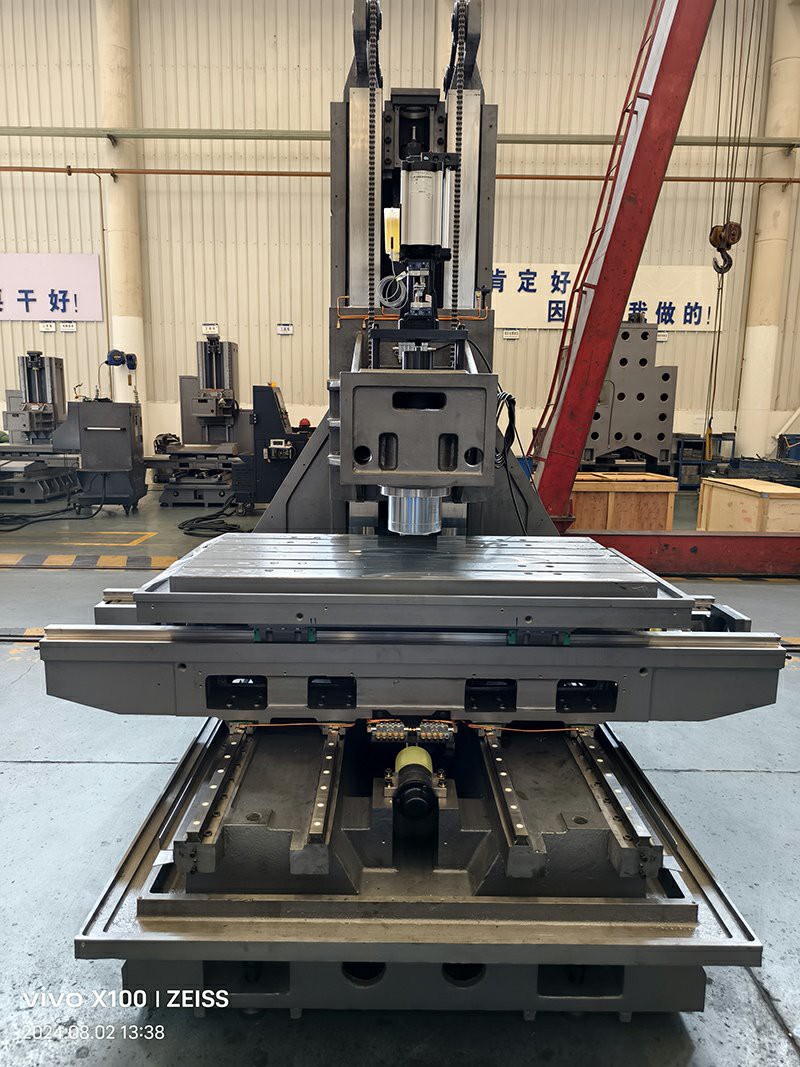

Рама VMC із лінійним напрямком XY, яка має-оптимізовану структуру лінійної напрямної XY FEM та направляючу коробку Z, цей верстат забезпечує високу точність і стабільну-тривалу продуктивність для масового виробництва деталей із більш-рентабельною ціною, ніж звичайні верстати.
Переваги механічних частин випливають із ретельного вибору матеріалів і точної обробки кожного основного компонента.
Лиття високої жорсткості
Каркаси виготовлені з литва GG30, ретельно обробленого смоляно-піщаним литтям і дерев’яним малюнком.
Імпортовані основні частини-верхнього рівня
• Шарико-гвинтові гвинти: використовуються імпортні кулькові гвинти від всесвітньо відомих брендів, таких як PMI, Hiwin і THK.
• Підшипники: використовуються-імпортовані підшипники найкращих брендів, як-от FAG, NSK і NTN.
• Муфти: використовуються імпортні муфти, наприклад R+W.
• Дожимний циліндр
Точна напрямна
Установчі поверхні лінійних напрямних XY ретельно відшліфовані за допомогою імпортованих високоточних шліфувальних верстатів.
Роликові-типи та-лінійні напрямні-типу роликів доступні для вибору відповідно до фактичних вимог клієнтів.
Направляюча коробка осі Z рами проходить процес загартування та шліфування, покривається Turcite-B, а потім точно очищується.
Імпортований високо{0}}точний шпиндель
Запропонуйте вибір шпинделів із різними швидкостями обертання, як-от шпинделі CTS, шпинделі з ремінним -приводом і шпинделі з прямим-приводом, щоб відповідати різним вимогам обробки.
Комплексний захист і змащення
• Телескопічна захисна кришка: всі осі X, Y і Z оснащені телескопічними захисними кришками з нержавіючої сталі від таких брендів, як Keyarrow.
• Центральна автоматична система змащення: машина оснащена центральною автоматичною системою змащення.
Система противаги осі Z-: забезпечує стабільність вертикальної обробки
Вісь Z- верстата обладнано системою противаги, яка може ефективно компенсувати вагу самої осі Z-, а також вагу шпинделя та інструментів.

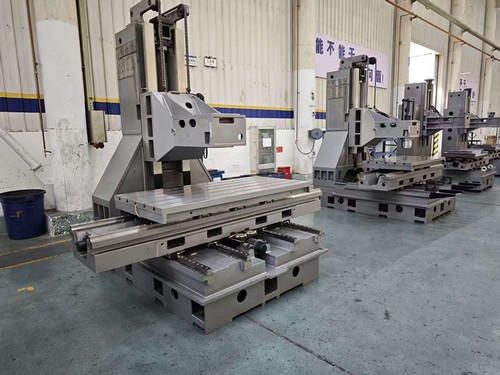

| Технічні характеристики | одиниця | L970-II | L970-P | L970-G | TZL11 | TZL12 | TZL13 | TZL15 | TZL18 | TZL20 |
| Ємність | ||||||||||
| X подорожі | мм | 1100 | 1200 | 1100 | 1200 | 1200 | 1300 | 1600 | 1800 | 2000 |
| Y подорожі | мм | 650 | 700 | 650 | 700 | 700 | 800 | 800 | 900 | 900 |
| Z подорожі | мм | 750 | 680 | 680 | 700 | 700 | 800 | 800 | 1000 | 1000 |
| Центр шпинделя до напрямної колони | мм | 700 | 750 | 700 | 750 | 765 | 865 | 865 | 950 | 950 |
| Ніс шпинделя до робочого столу | мм | 95-845 | 120-800 | 120-800 | 110-810 | 75-775 | 85-885 | 85-885 | 200-1200 | 200-1200 |
| Робочий стіл | ||||||||||
| Розмір таблиці | мм | 650×1200 | 700x1300 | 650x1300 | 1300X700 | 1360X710 | 1500X810 | 1700X810 | 2000X900 | 2200X900 |
| T-слоти (НІ-Розмір × Відстань) | мм | 5-18×120 | 5-18×120 | 5-18×120 | 5-18×120 | 5-18×152.5 | 5-18×147.5 | 5-18×147.5 | 5-18×147.5 | 5-18×147.5 |
| Макс. навантаження | кг | 800 | 1000 | 1200 | 1200 | 1000 | 1200 | 1500 | 2000 | 2000 |
| Шпиндель | ||||||||||
| Конус шпинделя / Діам. | BT40/Φ150 | BT40/Φ150 | BBT40/Φ160 | BT40/Φ150 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | BT50/Φ155 | |
| Макс. швидкість | об/хв | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| Рекомендована потужність двигуна шпинделя | кВт | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| Годування | ||||||||||
| Х кульковий гвинт | мм/мм | 40/12 | 40/12 | 40/12 | 40/12 | 40/12 | 50/10 | 55/12 | 50/10 | 50/10 |
| Y кульковий гвинт | мм/мм | 40/12 | 40/12 | 40/12 | 40/12 | 40/12 | 50/10 | 50/10 | 50/10 | 50/10 |
| Z кульковий гвинт | мм/мм | 40/12 | 40/12 | 40/12 | 40/12 | 40/12 | 50/10 | 50/10 | 50/10 | 50/10 |
| Х керівництво | мм | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Y керівництво | мм | 45 | 45 | 45 | 35 | 45 | 45 | 45 | 45 | 45 |
| Z керівництво | / | коробковий спосіб | коробковий спосіб | коробковий спосіб | коробковий спосіб | коробковий спосіб | коробковий спосіб | коробковий спосіб | коробковий спосіб | коробковий спосіб |
| Швидка швидкість X/Y/Z | м/хв | 24/24/16 | 24/24/16 | 20/20/20 | 24/24/16 | 24/24/14 | 24/24/14 | 24/24/14 | 20/20/14 | 20/20/14 |
| диск X | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | |
| Y диск | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | |
| диск Z | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | прямий | |
| Рекомендований крутний момент двигуна X/Y/Z | NM | 20/20/20 | 20/20/20 | 20/20/20 | 22/22/22 | 24/26/26 | 28/32/32 | 28/32/32 | 28/32/32 | 28/32/32 |
| інше | ||||||||||
| Вага машини | кг | 4500 | 4900 | 5800 | 6800 | 5800 | 7200 | 7400 | 8800 | 9000 |
| Z cpunter баланс | так | так | так | так | так | так | так | так | так | |
