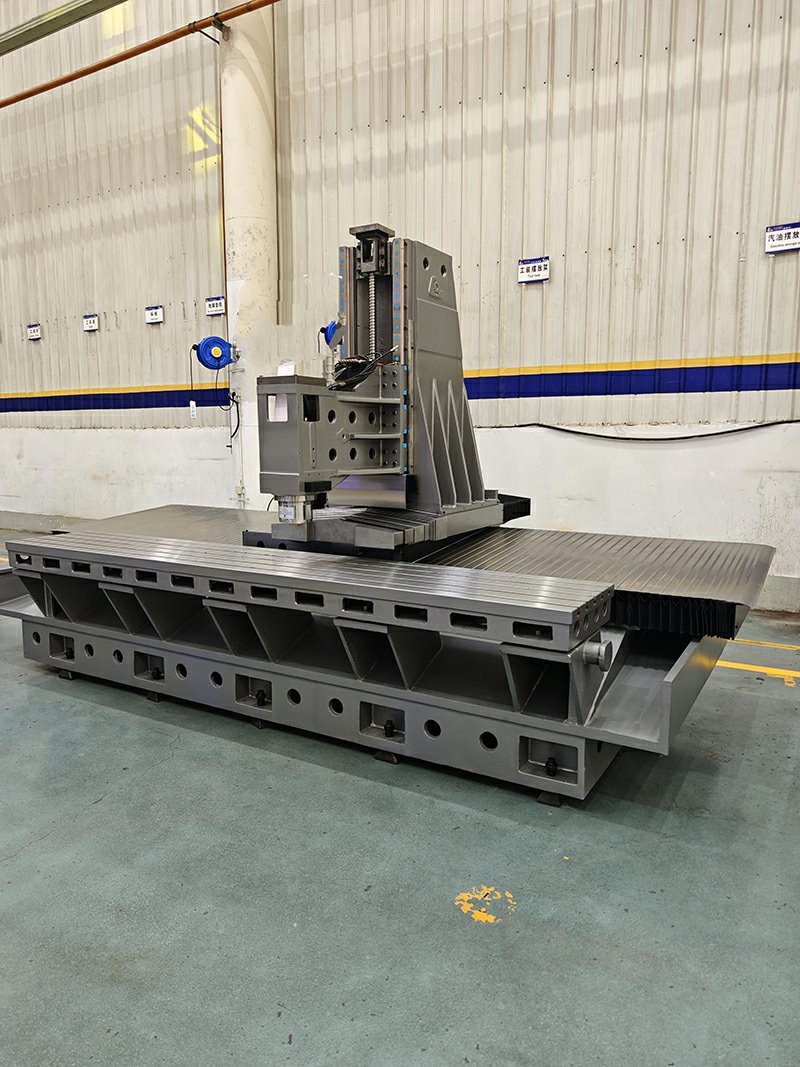

Швидкий і легкий дизайн

Серія XC — це-рентабельний профільний обробний центр із додатковим ходом осі X-від 2000 мм до 8000 мм.

Стандартна конфігурація: X із рейковою передачею для швидкого-позиціонування на великі-відстані та високо-швидкісного переміщення, що ідеально підходить для обробки довгих і тонких деталей.

Варіант високої-точності: для додатків, які потребують високої точності, вісь X-можна натомість налаштувати за допомогою кульково-гвинтової передачі, що забезпечує хорошу точність позиціонування для робіт із {-вузькими допусками.

Висока-жорстка ливарна конструкція

Виливки HT300 виготовляються за допомогою смоляно-піщаного формування з подальшим відпуском в електричній печі, грубою механічною обробкою та вібраційною обробкою. Ця комплексна обробка ефективно усуває внутрішні напруги, забезпечуючи чудову довгострокову-стабільність розмірів і високу точність збереження.

Компоненти преміум класу

Стандартно оснащений найкращими міжнародними компонентами:

Система приводу: кулькові гвинти класу C3 із попереднім натягом і лінійні напрямні забезпечують плавний рух і високу жорсткість.

Підшипник: прецизійні підшипники класу P4 гарантують мінімальне тертя та максимальну стабільність обертання.

Шпиндель: високо{0}}якісний імпортований шпиндель є стандартним. Крім того, шпиндель можна оновити до конфігурації поворотної головки, щоб відповідати спеціальним вимогам обробки.

Підвищена гнучкість процесу

Готовність до інтегрованої 4-ї осі: довжина столу приблизно на 600 мм більша за хід осі X-, що забезпечує достатньо місця для легкої інтеграції 4-ї осі для циліндричної або контурної обробки.

Ефективність-затискання: підтримує одночасне затискання кількох деталей в одній установці, що значно скорочує тривалість циклу та загальні виробничі витрати.

Широка універсальність застосування

Підходить для обробки різноманітних довгих конструкційних деталей, у тому числі алюмінієвих профілів, автомобільних довгих балок, рам нових енергетичних компонентів і профільних деталей із великим співвідношенням довжини-до-діаметра.

інші

Чудовий розподіл навантаження: над-широка конструкція литої основи забезпечує виняткову{1}}несучу здатність, забезпечуючи стабільну обробку навіть під час різання.

Модель	одиниця	XC20-II	XC25-II	XC30-II	XC35-II	XC40-II	XC50-II	XC60-II	XC70-II	XC80-II
Подорожі
Вісь X	мм	2000	2500	3000	3500	4000	5000	6000	7000	8000
Вісь Y	мм	550	550	550	550	550	550	550	550	550
Вісь Z	мм	600	600	600	600	600	600	600	600	600
Центр шпинделя до напрямної колони	мм	585	585	585	585	585	585	585	585	585
Ніс веретена до столу	мм	200-800	200-800	200-800	200-800	200-800	200-800	200-800	200-800	200-800
Робочий стіл
Розмір робочого столу	мм	2538×550	3288×550	4038×550	4785×550	4785×550	5538×550	7038×550	7788×550	8538×550
T-solt (кількість × розмір × відстань)	мм	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100
Макс. навантаження	кг	1500	1500	1500	3000	3000	3000	4000	5000	5000
Шпиндель
Конусність		BT40	BT40	BT40	BT40	BT40	BT40	BT40	BT40	BT40
Діаметр шпинделя	мм	150	150	150	150	150	150	150	150	150
Макс. Швидкість шпинделя	об/хв	12000	12000	12000	12000	12000	12000	12000	12000	12000
Рекомендований двигун шпинделя	кВт	7.5~11	7.5~11	7.5~11	7.5~11	7.5~11	7.5~11	7.5~11	7.5~11	7.5~11
Годування
X Рейка/шестерня	мм	/	/	/	/	/	/	/	/	/
Y Кулькові гвинти	мм	40/16	40/16	40/16	40/16	40/16	40/16	40/16	40/16	40/16
Z кулькові гвинти	мм	40/16	40/16	40/16	40/16	40/16	40/16	40/16	40/16	40/16
Лінійний направляючий ролик X/Y/Z	мм	45	45	45	45	45	45	45	45	45
Швидка швидкість X/Y/Z	м/хв	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32
Привід-тип серводвигуна X/Y/Z		Їдь-їдь	Їдь-їдь	Їдь-їдь	Їдь-їдь	Їдь-їдь	Їдь-їдь	Їдь-їдь	Їдь-їдь	Їдь-їдь
Рекомендований крутний момент X/Y/Z	Нм	30/30/30	30/30/30	30/30/30	30/30/30	30/30/30	30/30/30	30/30/30	30/30/30	30/30/30
інші
Вага машини	кг	5000	6000	7000	8000	9000	11000	13000	15000	17000
