Завдяки чудовому дизайну механічної конструкції та високо{0}}якісній конфігурації компонентів коробчаста вертикальна рама обробного центру пропонує унікальні переваги під час важкого-різання, високо-точної обробки та стабільної роботи.
Рама вертикального обробного центру коробчатого типу розроблена з оптимізацією конечних елементів, що робить його придатним для високо-точної та довго{1}}стабільної обробки деталей масового-виробництва, водночас пропонуючи вигіднішу ціну порівняно з традиційними моделями.
Він широко використовується у виробництві прес-форм і обробці деталей, де пред'являються суворі вимоги до точності і жорсткості обробки. Переваги механічних частин випливають із ретельного вибору матеріалу та точної механічної обробки кожного основного компонента.
Лиття високої жорсткості
Каркаси виготовлені з литва GG30, ретельно обробленого смоляно-піщаним формуванням і дерев’яним малюнком.
Імпортовані основні частини-верхнього рівня
• Кульково-гвинтові перемикачі: використовуються імпортні кулькові гвинтові гвинти від всесвітньо відомих брендів, таких як PMI і THK.
• Підшипники: використовуються-імпортовані підшипники найкращих брендів, як-от FAG, NSK і NTN.
• Муфти: використовуються імпортні муфти, наприклад R+W.
• Дожимний циліндр

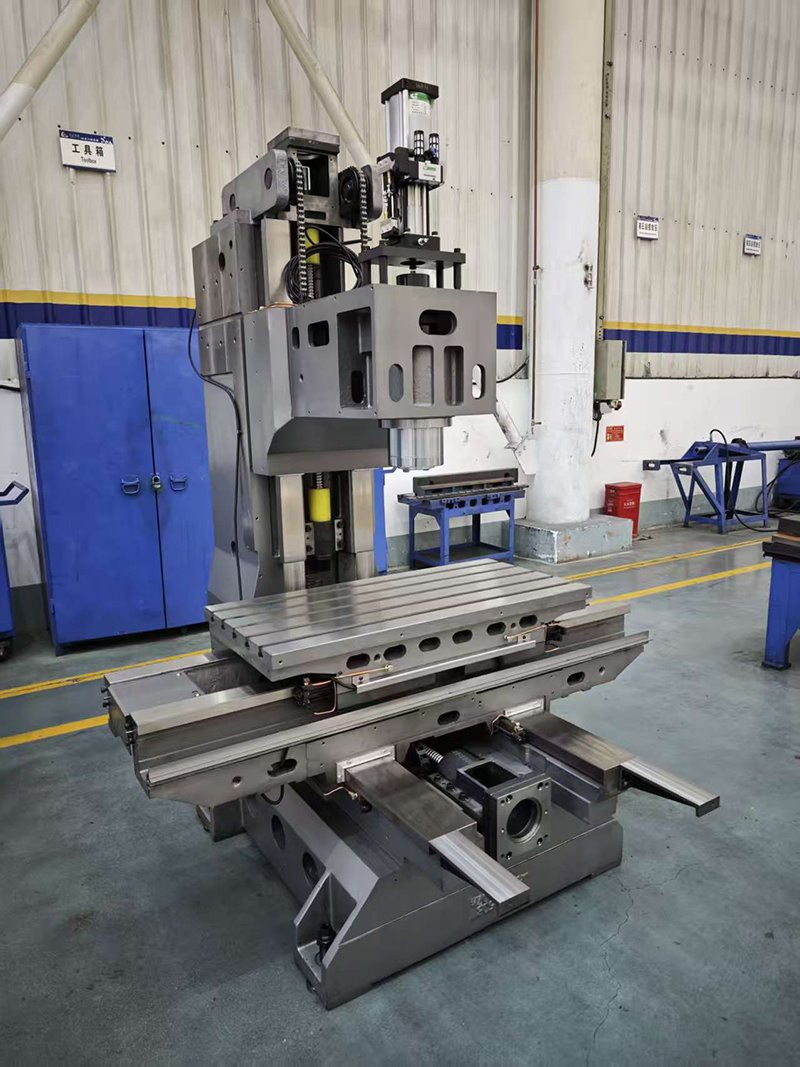

Точна коробчаста напрямна: підвищення точності руху та стійкості до зношування
Направляючі рами по трьох осях X, Y і Z-проходять процес гарту та шліфування, покриваються Turcite-B, а потім піддаються точному шабріванню.
Імпортований високо{0}}точний шпиндель
Запропонуйте вибір шпинделів із різними швидкостями обертання, як-от шпинделі CTS, шпинделі з ремінним -приводом і шпинделі з прямим-приводом, щоб відповідати різним вимогам обробки.
Комплексний захист і змащення
• Телескопічна захисна кришка: всі осі X, Y і Z оснащені телескопічними захисними кришками з нержавіючої сталі від таких брендів, як Keyarrow.
• Центральна автоматична система змащення: машина оснащена центральною автоматичною системою змащення.
Система противаги осі Z-: забезпечує стабільність вертикальної обробки.
Вісь Z- верстата обладнано системою противаги, яка може ефективно компенсувати вагу самої осі Z-, а також вагу шпинделя та інструментів.

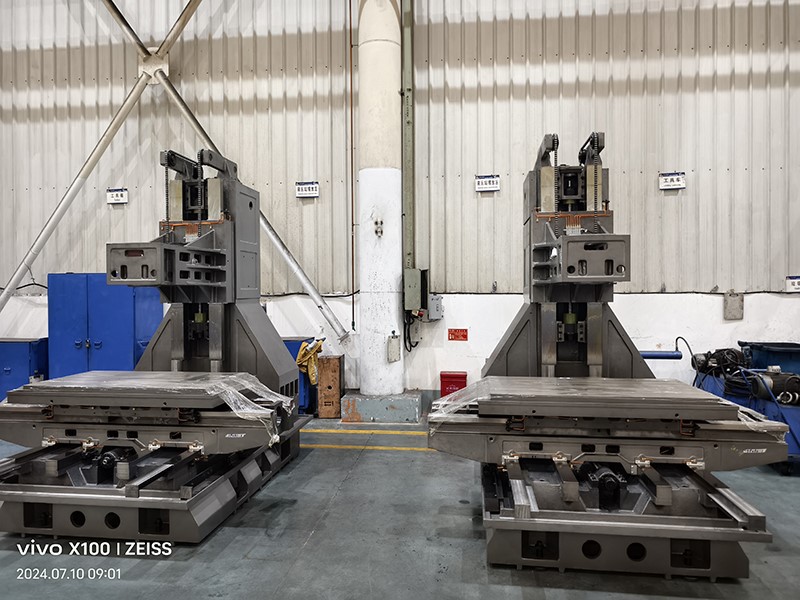

| Технічні характеристики | одиниця | 850B | 850C | 970 | TZ11 | TZ12 | TZ15 |
| Ємність | |||||||
| X подорожі | мм | 800 | 800 | 1100 | 1200 | 1200 | 1600 |
| Y подорожі | мм | 500 | 500 | 600 | 700 | 700 | 800 |
| Z подорожі | мм | 550 | 700 | 700 | 700 | 700 | 800 |
| Центр шпинделя до напрямної колони | мм | 550 | 575 | 654 | 750 | 765 | 865 |
| Ніс шпинделя до робочого столу | мм | 105-655 | 110-810 | 110-810 | 110-810 | 110-810 | 85-885 |
| Робочий стіл | |||||||
| Розмір таблиці | мм | 500×1050 | 530x1000 | 600x1200 | 1300X700 | 1360X710 | 1700X710 |
| T-слоти (НІ-Розмір × Відстань) | мм | 5-18×90 | 5-18×100 | 5-18×120 | 5-18×120 | 5-18×152.5 | 5-18×147.5 |
| Макс. навантаження | кг | 600 | 600 | 800 | 1200 | 1000 | 1500 |
| Шпиндель | |||||||
| Конус шпинделя / Діам. | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BT50/Φ155 | BT50/Φ155 | |
| Макс. швидкість | об/хв | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| Рекомендована потужність двигуна шпинделя | кВт | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 | 15/18.5 | 15/18.5 |
| Годування | |||||||
| Х кульковий гвинт | мм/мм | 40/10 | 40/10 | 40/10 | 40/12 | 40/12 | 55/12 |
| Y кульковий гвинт | мм/мм | 40/10 | 40/10 | 40/10 | 40/12 | 40/12 | 50/10 |
| Z кульковий гвинт | мм/мм | 40/10 | 40/10 | 40/10 | 40/12 | 40/12 | 50/10 |
| Х керівництво | / | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях |
| Y керівництво | / | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях |
| Z керівництво | / | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях | коробковий шлях |
| Швидка швидкість X/Y/Z | м/хв | 14/14/16 | 14/14/16 | 16/14/16 | 16/16/16 | 16/16/14 | 16/16/14 |
| диск X | прямий | прямий | прямий | прямий | прямий | прямий | |
| Y диск | прямий | прямий | прямий | прямий | прямий | прямий | |
| диск Z | прямий | прямий | прямий | прямий | прямий | прямий | |
| Рекомендований крутний момент двигуна X/Y/Z | NM | 10/12/12 | 14/14/16 | 20/20/20 | 22/22/22 | 24/26/26 | 28/32/32 |
| інше | |||||||
| Вага машини | кг | 3300 | 4500 | 4500 | 6800 | 5800 | 7400 |
